Il nuovo modulo di I/O multifunzione Acromag AXM-A75
Il nuovo modulo di I/O multifunzione Acromag AXM-A75 si aggiunge nelle schede FPGAPMC e XMC per fornire un front-end per conversione A/D, uscite D/A e funzioni di monitoraggio/controllo.

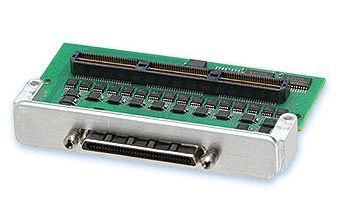

Il nuovo AXM-75 è un modulo di estensione I/O multi-funzione che aggiunge A/D, D/A e funzioni per l’elaborazione del segnale di I/O digitali ad una scheda processore FPGA. Il modulo Acromag si inserisce direttamente sulla propria scheda FPGA PMC e XMC dotata di un connettore AXM mezzanino. Utilizzando l’AXM-A75 gli utenti sono in grado di interfacciare un certo numero di segnali analogici ad alto livello di tensioneda e per l'FPGA. Canali I/O TTL digitali sono in grado di monitorare e controllare dispositivi discreti. Una presa a 68-pin VHDCI permetteuna semplice connessione con gliI/O sul campo. Il range di temperature di funzionamento va da -40 a 85 ° C. Gli usi tipici comprendono la simulazione hardware, la diagnostica“in-circuit”, il controllo della macchina, “signal-intelligence” e l'elaborazione delle immagini.
Ci sono sedici canali di ingresso analogici differenziali sull’ AXM-A75. Ogni ingresso ha un proprio convertitore A / D ad alta velocità a 16-bit e 250 kHz che offre la possibilità di campionare simultaneamente tutti i canali o tuttigli outputs. Un filtro passa-basso rimuove gli effetti EMI indesiderati. L'intervallo di input è di ± 10 volt con un guadagno programmabile di 1x, 2x, 4x o 8x. Una memoria FLASH seriale permette di memorizzare le costanti di calibrazione.
Due dispositivi DAC quadrupli pilotano otto canali di uscita analogici con un range di ± 10V. Ogni canale ha un proprio convertitore D/A ad alta velocità a 16-bit che permette l'aggiornamento dei singoli canali o di tutte le uscite contemporaneamente. Il setting time del D/A è 10µS. Sedici canali digitali di I/O bidirezionali offrono la possibilità di leggere o scrivere i livelli logici a 5V su dispositivi TTL. Ogni canale di I/O è singolarmente configurabile come ingresso o uscita offerendo una grande flessibilità per soddisfare le vostre esigenze.
.
